1 cabezal

Elemento de la impresora 3D que tiene como función fundir el filamento y hacerlo fluir hacia afuera para terminar de extrudirlo. Está compuesto por un tubo de latón hueco recubierto de un tubo de aislante térmico, más un bloque de latón o aluminio que aloja la resistencia que calienta el sistema y un sensor que controla la temperatura. En su extremo una rosca permite introducir la boquilla del diámetro que se precise.
En los cabezales existen tres zonas diferenciadas:
- Zona fría o "cold end". Zona encargada de que el calor no se propague por todo el cabezal y llegue hasta el extrusor. En los modelos actuales se compone de un disipador de aluminio con un ventilador que debe estar encendido de forma continua.
- Zona de transición. Donde se produce el cambio de estado del material. Es una zona intermedia entre la zona fría y la zona caliente.
- Zona caliente o "hot end". Donde el materia se funde por completo. Aquí se encuentra el bloque calefactor, que no entra en contacto con el filamento y la boquilla de extrusión. El boque calefactor alberga en su interior un cartucho calefactor que proporciona la energía necesaria para alcanzar y mantener la temperatura y un termistor que monitoriza la temperatura.

2018-04-18

3D printer
impresora 3D
3D printing
impresión en 3D
Additive Manufacturing
AM
cold end
zona fría, extremo frío
extruder
extrusor
heat cartridge
cartucho calefactor, - térmico
hot end
zona caliente, extremo caliente
nozzle
boquilla
thermistor
termistor, termistancia

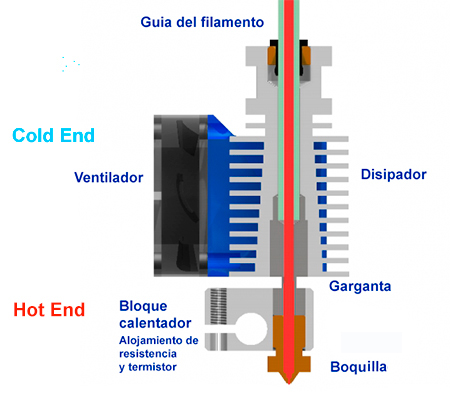

Componentes de un cabezal

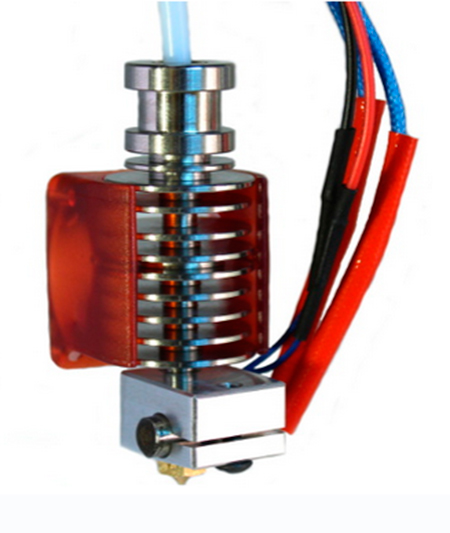

Cabezal con calentador y termistor
