Multilayer Board

0 MLB

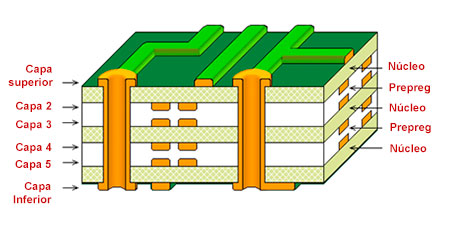

La mayoría de los circuitos impresos están compuestos desde una a dieciséis capas conductoras, separadas y soportadas por capas de material aislante laminadas entre sí. Una placa de dos capas tiene conductores de cobre en ambos lados, mientras que las placas multicapa intercalan capas adicionales de cobre entre capas de material aislante.
Las capas pueden conectarse a través de orificios o vías. Los circuitos impresos de alta densidad pueden tener vías ciegas, que son visibles en solo un lado de la tarjeta, o vías enterradas, que no son visibles en el exterior de la tarjeta que unen líneas de diferentes niveles.
La necesidad de un gran número de requisitos de interconexión y cruce ha llevado a la creación de placas de circuito multicapa, para proporcionar más libertad a la hora de seleccionar las vías de cableado adecuadas para los circuitos electrónicos complejos y sensibles al ruido.
Los sustratos de los circuitos impresos utilizados en la electrónica de consumo de bajo coste, se hacen de papel impregnado de resina fenólica. Los sustratos para los circuitos impresos utilizados en la electrónica industrial y de consumo de alto coste, están hechos de fibra de vidrio, impregnados con una resina epóxica resistente a las llamas.
