D-subminiature

0 D-subminiatura, D-sub
Familia de conectores desarrollados ITT Cannon en 1952. Se empleó el prefijo D para toda la serie, seguido por una letra que denota el tamaño, seguido por el número de patillas o conectores (A=15 patillas, B=25, C=37, D=50 y E=9) y el género (M=male -macho-, F=female -hembra-). Así, por ejemplo, DB25M es un conector D-sub con un tamaño de 25 patillas macho.
Este tipo de conector está formado por dos filas paralelas de conectores machos o hembras rodeados por un protector metálico que recuerda una D, lo que garantiza la orientación correcta en la conexión y ofrece protección contra interferencias electromagnéticas, al unir los conectores a la pantalla del cable creando una pantalla de un extremo a otro del cable.
Las patillas están separadas 2.74 mm y las filas 2.84 mm entre si. Es un tipo de conector que se ha usado mucho en el mundo de los PC, los de 9 y 25 para las conexiones RS-232 y los de 25 para las salidas paralelo Centronics, aunque actualmente, por su gran tamaño y la aparición de otras tecnologías (IEEE 1394 -FireWire-, USB o Ethernet) han empezado a desaparecer.
2007-07-03

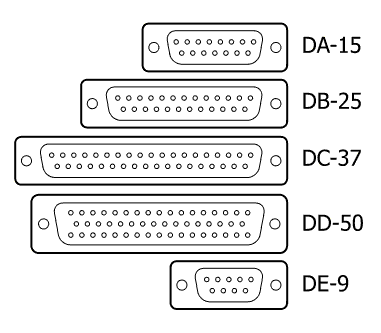

Juego de conectores D-sub
