Dual In-line Package

0 DIP

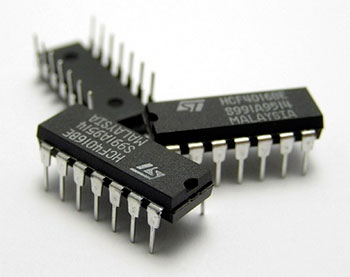

Microcircuito encapsulado de forma que las conexiones son accesibles mediante dos filas paralelas de patillas perpendiculares a los bordes de la cápsula, la cantidad de estos depende de cada circuito.
El número de pines varía entre: 8, 14, 16, 18, 20, 22, 24, 28, 32, 36, 40, 42 y 48.
El paso de los pines es de 2,54 mm, y el espacio entre las filas de terminales es de 7.62, 10.16 o 15.24 mm.
Los pines se identifican a partir de una marca en un extremo, el pin que está a su lado es el número 1. A partir de ahí, se numeran consecutivamente los pines de su fila, y al terminar se pasa a la otra fila, numerandose en sentido inverso. Se sigue una numeración circular.

1996-12-26

chip
pastilla, [chip]
DIP
Dual In-line Package
integrated circuit
circuito integrado

Empaquetado de Doble Hilera
