Dual Flat No Leads

0 DFN
Tipo de encapsulado para dispositivos electrónicos de montaje superficial, cuadrado o rectangular, que carece de patillas para soldar, disponiendo en su lugar de almohadillas de forma oval o rectangular a lo largo de dos lados de la parte inferior del encapsulado. El tamaño típico del cuerpo de un DFN tiene una longitud que oscila entre 2 mm y 7 mm. El paso de las almohadillas está en el rango de 0.4 mm a 0.95 mm.
El DFN es similar al QFN, salvo que este último tiene almohadillas alrededor de la periferia del encapsulado en lugar de sólo dos lados como el DFN.
Al no tener cables y tener longitudes de cables de conexión más cortas, proporciona un mayor rendimiento eléctrico que los empaquetados con cables debido a la menor inductancia.
2021-06-17

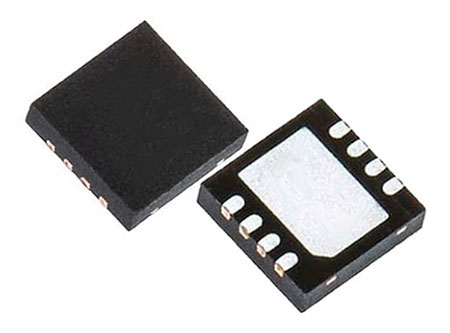

Encapsulado doble plano (vistas superior e inferior)

Encapsulado doble plano (vistas superior e inferior)
