Las memorias de anillos de ferrita 3/3
Fotografías

Manuel Rovayo

Texto, dibujos y composición: M. Rovayo
Las páginas originales se encuentran en el Departamento de Lenguajes y Sistemas Informáticos de la Escuela Técnica Superior de Ingeniería Informática de la Universidad de Sevilla

(Pagina borrador, pendiente de pedir permiso para reproducir las fotografías)

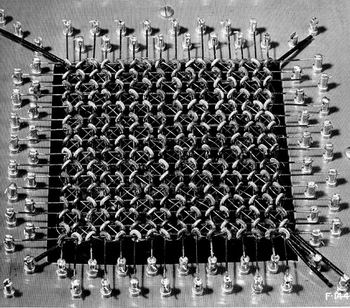

Esta fotografía muestra un bastidor con un plano de memoria experimental. Como ves, estos anillos tienen un diámetro de unos 4 o 5 mm, y el plano contiene 16 x 16 = 256 anillos.

Puedes ver la colocación de los hilos y de los anillos como en el esquema del plano en la página anterior, y se aprecia el hilo de lectura en diagonal, aunque no es fácil seguir su recorrido sin perderse.

Y si te fijas con mucha atención, podrás ver que el hilo de inhibición sigue líneas verticales. Aunque no se distingue cuando atraviesa los anillos, se le ve cuando da la vuelta abajo o arriba para pasar junto al hilo de selección siguiente: empieza abajo a la izquierda (ese cable negro que sale a 45º de una borna en la esquina interna), sube y da la vuelta para bajar por la segunda columna de la izquierda, y así sucesivamente, hasta salir por abajo en la última columna, y termina en la borna de la esquina interna. Donde mejor se ve es abajo al dar la vuelta de la columna 6ª a la 7ª, y de la 8ª a la 9ª.

Esta otra fotografía muestra a Jay W. Forrester, que patentó en 1951 el método de selección mediante corrientes coincidentes que te he contado en la página anterior. Sin embargo, es mucho más conocido por su trabajo en la Dinámica de Sistemas.

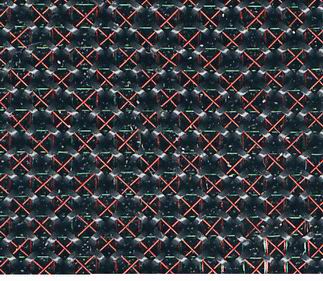

Aquí tienes un fragmento de un plano, de fecha posterior.

Como el tiempo de conmutación de los anillos disminuye al reducir el diámetro, se fueron constuyendo memorias con anillos cada vez menores.

Llegaron a medir menos de medio milímetro de diámetro exterior.

¿Fin? Depende de los lectores...
